Même s’il existe de nombreuses marques et une large gamme de spas de nage, construire soi-même son spa de nage séduit de nombreux auto-constructeurs. Le projet est certes un peu plus délicat que celui de construire une piscine en raison des circuits hydrauliques de massage et de création du contre-courant mais rien d’impossible pour un bricoleur de bon niveau bien organisé et méticuleux.

Vous trouverez dans cet article la liste des grands postes d’un tel chantier – du revêtement à  la turbine de nage en passant par les blocs de coffrage – et des liens vers les ressources disponibles en ligne.

L’auto-construction d’un spa de nage

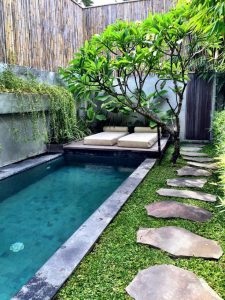

Construire un spa de nage attire de plus en plus d'autoconstructeursDe nombreux avantages

Comme pour l’autoconstruction d’une piscine, construire soi-même son spa de nage présente de multiples avantages :

  • Vous ne dépendez pas des dimensions et options d’un modèle standard d’une marque et vous pouvez réellement personnaliser votre spa de nage.
  • Vous avez plus de choix pour les matériaux de construction et pour les revêtements intérieurs.
  • C’est vous qui concevez les effets de massages et choisissez la pompe ou la turbine de contre-courant.
  • Vous pilotez votre chantier à  votre rythme.

Les postes

Le chantier d’un spa de nage auto-construit se décline en plusieurs parties :

  • L’étude
  • Les plans
  • L’implantation et le terrassement
  • La maçonnerie de la structure : béton ou composite bloc de coffrage polystyrène/béton
  • Le revêtement : liner, mosaïque ou peinture résinée
  • Le circuit de filtration
  • Le circuit d’effet massage
  • Le circuit d’effet contre-courant
  • Le circuit électrique

Vous trouverez dans la suite de l’article des liens vers des ressources en ligne bien documentées pour les postes maçonnerie, revêtement, filtration, massage et contre-courant.

  • "No Name" "Nage à contre courant New Jet Vag Colis N°1"
    "La New JET VAG inclut une buse gros débit diamètre 42 mm permettant d'obtenir un débit réel de 55 m3 à 10 m. La réservation est à prévoir dans la structure à l'aide du colis N°1. Le colis N°2 peut être installé de suite ou plus tard. ATTENTION ! La canalisation doit être étudiée proportionnellement à l'éloignement de la pompe. Installation Le JET VAG a été étudié pour équiper n'importe quel type de piscine. La pompe (à condition de changer le diamètre de la tuyauterie) peut être installé dans le local technique de la filtration sous réserve que la pompe soit en charge (sous le niveau d'eau). Il est en effet impératif que la pompe soit en charge et au plus près possible des pièces à sceller. Mis en service avec une pompe surpuissante, le JET VAG aspire l'eau de la piscine et la refoule comme un torrent. Matériaux Sa réalisation en matériaux traités anti corrosion et son design lui permettent de s'intégrer parfaitement dans votre piscine. Fonctionnement Muni d'une commande pneumatique sur la façade, il peut être mis en fonctionnement à tout moment, de l'intérieur du bassin. Sa buse de refoulement est orientable et réglable en débit d'air et d'eau directement par simple rotation. Simultanément l'air est aspiré par la prise d'air (située dans le local arrière) et des millions de bulles d'air sont propulsées, afin de vous procurer les plaisirs et les bienfaits de l'hydrothérapie."
  • ACIS - VIPool Kit pièces à sceller NEW JET VAG Ø 63/75 mm (colis n°1) à fixer sur paroi
    Kit de nage à contre-courant NEW JET VAG standard Ø 63/75 mm à fixer sur paroi.Pour piscine structure panneau (bois, galva, à bancher, alu, inox)Pièces à sceller Ø 63/75 mmLivré avec 2 vannes et 1 boîte de connexionInstallation facileFabriqué en FranceDimensions colis : 325 x 340 x 240 mm / Poids : 5 KgGarantie : 2 ans
  • "Bain et Confort" "Spa de nage Noomea - Acrylique Bleu Marbré / Habillage Marron"
    "Le spa de nage à contre-courant Noomea possède une capacité de 4 personnes. Couloir de nage de 5,90m de longueur avec 65 jets et 3 jets à contre courant. Acrylique Bleu Marbré / Habillage Marron. Dimensions : 590 × 220 × 148cm //// Profondeur de cuve : 136 cm //// Capacité : 4 personnes //// Poids : 1 200 Kg //// Puissance maximale : Zone de détente : 5,2 kW / 24,1 A (240 V - 50 Hz) - avec réglage d'origine, délestage de 3 kw - Zone de nage : 7,5 kW / 33,8 A (240 V - 50 Hz) - avec réglage d'origine, délestage de 3 kw //// Tension d'alimentation : Bitension convient pour une installation mono 230 V et / ou tri 400 V //// Acrylique : ARISTECH® Acrylic //// Châssis : Acier inoxydable //// Jupe / Habillage : Panneaux en composite, entretien minimal //// Ozonateur : 2 //// Aromathérapie : Non //// Type de filtration : 1 x skimmer à grille + 2 x skimmer + 4 x filtre cartouche //// Isolation : Mousse haute densité //// Réchauffeur : 2 x 3 kW - BALBOA //// Panneau de contrôle : 2 x écran LCD BALBOA //// Coffret électrique : 2 x SÉRIE GS - BALBOA //// ZONE DE DÉTENTE //// Jets de massage : 64 jets: 47 jets + 17 jets thérapeutiques //// Aérojets : 12 //// Chromothérapie : 1 x spot multi LED //// Pompe à eau : 1 x 2,25 kW soit 1 x 3 CV + 1 x 1,5 kW soit 1 x 2 CV //// Pompe de filtration : 1 x 0,75 kW soit 1 x 1 CV //// Pompe à air : 1 x 0,7 kW //// ZONE DE NAGE //// Jets : 3 jets à contre-courants + 1 jet 5"" //// Chromothérapie : 2 x spot multi LED + 96 points de lumières variables //// Pompe de nage : 3 x 2,25 kW soit 3 x 3 CV //// Pompe de filtration : 1 x 0,75 kW soit 1 x 1 CV."

La maçonnerie de la structure

Pour construire la structure du spa de nage, vous avez le choix entre une structure en béton traditionnel à  partir de parpaings ou une structure en béton coulé dans des blocs de coffrage isolants en polystyrène.

Structure béton-polystyrène

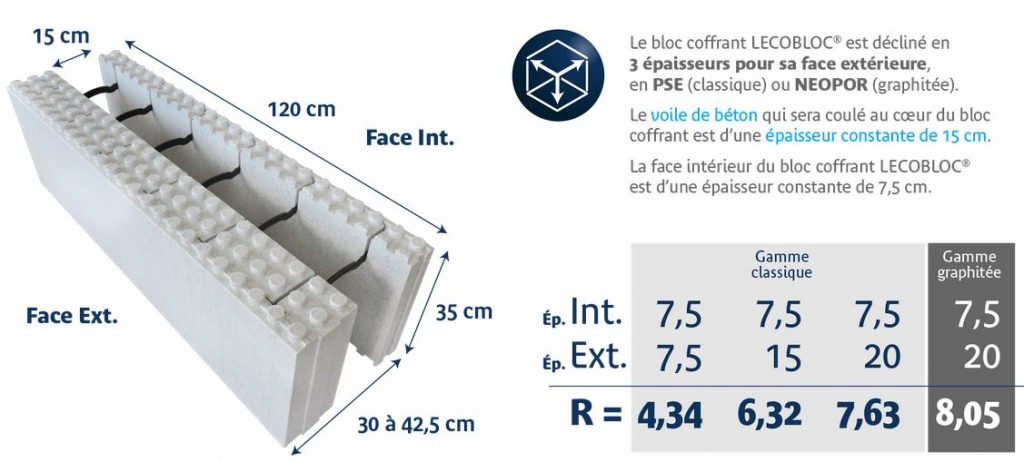

Vous créez la forme de la structure à  partir de blocs coffrants isolants en polystyrène qui s’assemblent comme des legos. Ce système constructif est d’ailleurs déjà  utilisé pour la construction de maison individuelle en béton armé.

Chaque bloc de coffrage isolant est constitué de deux planelles en polystyrène expansé reliées et maintenues entre elles par des entretoises en polyéthylène. L’épaisseur de la planelle extérieure varie en fonctions des performances d’isolation thermique attendues. Le béton est coulé à  l’intérieur du bloc de coffrage après installation des ferraillages.

Les avantages de ce mode de construction de la structure du spa de nage sont nombreux :

  • Procédé simple et facile à  mettre en Å“uvre.
  • Chantier propre.
  • Moins de fatigue de manutention lors de l’assemblage des blocs de coffrage.
  • Utilisable par un auto-constructeur sans compétences pointues en maà§onnerie.
  • Facile à  découper pour le passage des buses et autres équipements hydrauliques ou électriques.
  • Excellente isolation thermique.

Seul inconvénient, ce procédé n’offre qu’un choix de revêtement possible, le liner et limite donc la température de l’eau à  33°C

Certaines marques se sont lancées dans la distribution d’accessoires ou de kit de construction en lien avec les piscines, spas et saunas.

Structure traditionnelle en béton

Se lancer dans la maçonnerie d’une structure traditionnelle permet de laisser libre cours à  votre imagination pour la forme du bassin.
Par contre, cela nécessite des connaissances plus approfondies en maçonnerie, le chantier est plus lourd, plus sale et physiquement plus fatiguant.

En comparaison avec l’option précédente, une structure traditionnelle accueille aussi bien des revêtements en mosaïque qu’un liner ou de la peinture résinée.

Là  encore de nombreuses informations sont disponibles sur le site de Distripool. Vous pourrez notamment calculer le budget estimatif du poste maçonnerie.

  • "No Name" "Nage à contre courant Jet Vag JUNIOR 3 CV"
    "JET VAG JUNIOR 3CV COMPLET Composition du kit - Pompe série MGD 300 Mono ou Tri, Moteur résiné garanti 5 ans - Pièce à sceller liner, béton ou coque - Façade monobloc avec buse centrale Ø 35 mm et bouton poussoir. Système breveté - coffret électrique - Bouton poussoir - 2 vannes ¼ de tour Ø 63 mm - Tube d'air de commande pneumatique - Tuyau d'aspiration prise d'air. Attention la canalisation doit être étudiée proportionnellement à l'éloignement de la pompe "
  • ACIS - VIPool Kit pièces à sceller NEW JET VAG Ø 63/75 mm (colis n°1) standard
    Kit de nage à contre-courant NEW JET VAG standard Ø 63/75 mm avec contre-bride arrière.Pour piscine structure béton, liner/PVC armé ou coquePièces à sceller Ø 63/75 mm Standard avec contre bride arrièreLivré avec 2 vannes et 1 boîte de connexionInstallation facileFabriqué en FranceDimensions colis : 325 x 340 x 240 mm / Poids : 5 KgGarantie : 2 ans
  • Gré Piscine acier Gré Bora Bora ovale Dimension - 5,00 x 3,00 x h1,20m
    Piscine acier Gré Bora Bora ovale Montage facile et installation possible sans dalle béton Bora Bora ovale est un modèle hors sol acier fabriqué par Gré. Elle vous permettra de maximiser l’espace de baignade et de profiter de votre piscine en famille tant sa surface de nage est agréable. La conception produit permet une installation facile et des renforts de paroi sont prévus pour solidifier les longueurs du bassin tout en lui conférant une durée de vie très importante. Gràce à son habillage blanc, elles sâ 'intègrent parfaitement dans la majorité des jardins. Pour cette série, la dalle béton n’est pas obligatoire. Les piscines ovales acier Bora Bora Gré sont livrées avec tous les équipements nécessaires : Filtration à cartouche, échelle de sécurité... Équipements inclus Filtration à cartouche Échelle de sécurité sans plateforme Liner traité anti-UV Protections moulées par injection Poteaux et margelles acier Avantages Liner : Épaisseur 30/100e ou 40/100e coloris bleu et traité anti-UV contre le vieillissement Ossature : Structure en acier galvanisé de 45/100eâ ‹ Margelle : Largeur 15 cm Renforts : Apparents de largeur 12 cm d’épaisseur et 1 m de longueur Filtration : Filtration à cartouche par skimmer motorisé Accessoires : Échelle de sécurité Installation : Sur terrain plat (dalle béton non obligatoire) Dimensions Dimensions extérieures Dimensions intérieures Surface nécessaire au sol Volume d’eau Hauteur d’eau Jambes de force 5,27 x 3,27 x h1,22m 5,09 x 3,00 x h1,20m 5,40 x 5,20m 14,55 m3 1,07 m 2 + 2 6,35 x 4,00 x h1,22m 6,10 x 3,75 x h1,20m 6,50 x 5,95m 20,89 m3 1,07 m 2 + 2 Caractéristiques techniques Modèle Filtration à cartouche Échelle Liner Structure acier galvanisé Habillage 5,00 x 3,00 x h1,20m 3,8 m3/h de sécurité sans plateforme 30/100e bleu 45/100e Blanc 6,10 x 3,75 x h1,20m 3,8 m3/h de sécurité sans plateforme 40/100e bleu 45/100e Blanc Normes Toutes les piscines à paroi acier et les systèmes de filtration fabriquées par Gré sont d’origine CE et les processus utilisés pour la conception et la fabrication répondent à un grand nombre de normes européennes et internationales. Garanties Structure acier : 4 ans Filtration et accessoires : 2 ans

Choisir le revêtement de votre spa de nage

Liner

La couche de liner assure l’étanchéité du bassin et offre un toucher doux et chaleureux.
Seul inconvénient, la température maximale de l’eau du bassin est limitée à  33°C.

Aujourd’hui vous trouverez un large choix de couleurs, de motifs imprimés et de finition.

Vous pouvez consulter le blog de Renolit Alkorplan pour découvrir les nuanciers de couleurs et les liners imitant les mosaïques.

Nuancier du liner alkorplan pour piscines, bassins et spas

Vous trouverez une fois de plus énormément d’informations sur le site de Distripool : schéma d’installation avec rail d’accrochage, conseils de pose, entretien, précautions :
Vous pouvez même commander le vôtre en ligne.

Pensez à  installer une feutrine traitée sous le liner !

Rappel : dans le cas d’une structure composite béton-polystyrène, le liner est le seul type de revêtement possible.

  • Gré Liner pour piscine acier Gré ronde Dimension - 2,40 x h1,20m, Coloris - Bleu uni
    Liners pour piscine acier Gré ronde Caractéristiques techniques Référence Gré Coloris Epaisseur Forme Dimensions piscine Fixation FSP300 Bleu uni 20/100e Ronde 3,00 x h0,90m Overlap FSP350 Bleu uni 20/100e Ronde 3,50 x h0,90m Overlap FSP400 Bleu uni 20/100e Ronde 4,00 x h0,90m Overlap FSP450 Bleu uni 20/100e Ronde 4,50 x h0,90m Overlap FPR241 Bleu uni 40/100e Ronde 2,40 x h1,20m Jonc d’accrochage FPR301 Bleu uni 40/100e Ronde 3,00 x h1,20m Jonc d’accrochage FPR352 Bleu uni 40/100e Ronde 3,50 x h1,20m Jonc d’accrochage FPR451 Bleu uni 40/100e Ronde 4,60 x h1,20m Jonc d’accrochage FPR551 Bleu uni 40/100e Ronde 5,50 x h1,20m Jonc d’accrochage FPR358 Bleu uni 40/100e Ronde 3,50 x h1,32m Jonc d’accrochage FPR357 Bleu grésite 50/100e Ronde 3,50 x h1,32m Jonc d’accrochage FPR458 Bleu uni 40/100e Ronde 4,60 x h1,32m Jonc d’accrochage FPR457 Bleu grésite 50/100e Ronde 4,60 x h1,32m Jonc d’accrochage FPR558 Bleu uni 40/100e Ronde 5,50 x h1,32m Jonc d’accrochage FPR557 Bleu grésite 50/100e Ronde 5,50 x h1,32m Jonc d’accrochage Fixation overlap Fixation avec profil d’accrochage Le liner est fabriqué avec environ 10 cm de matière en plus, de façon à rabattre le surplus de matière sur la partie extérieure de la structure. Le liner est équipé d’un profilé spécial (jonc d’accrochage) sur sa partie supérieure permettant de se fixer sur un rail (non fourni) Garantie légale de conformité et des vices cachés : 2 ans
  • Gre Liner uni bleu pour piscine Ø5,50 m x 1,20 m - 40/100e - Pour rail d'accroche (non fourni) - Gre - Liner Piscine
    Revêtement : Piscine hors-sol -
  • Höfer Chemie Kit de réparation de piscine pour piscines avec liner
    Kit de réparation de piscines sous-marines pour piscines avec liner Ce kit de réparation pour piscines sous-marines composé d'un film transparent (149 mm x 584 mm), d'un adhésif (60 ml) et de cotons-tiges convient pour la réparation des pataugeoires, des coussins d'eau et des piscines avec liner.

Mosaïques

Très classe, la mosaïque est possible en revêtement pour des spas de nage construits avec une structure traditionnelle en béton. Il est recommandé de la poser sur un enduit hydrofuge.

Il existe des mosaïques de carreaux en pâte de verre et celles à  base de carreaux en émaux. Les prix varient évidemment en fonction du matériau : verre ou émail et des coloris.
Au prix de la matière première s’ajoute le coût de la pose ou le temps de la pose si vous choisissez de poser vous-même les mosaà¯ques.

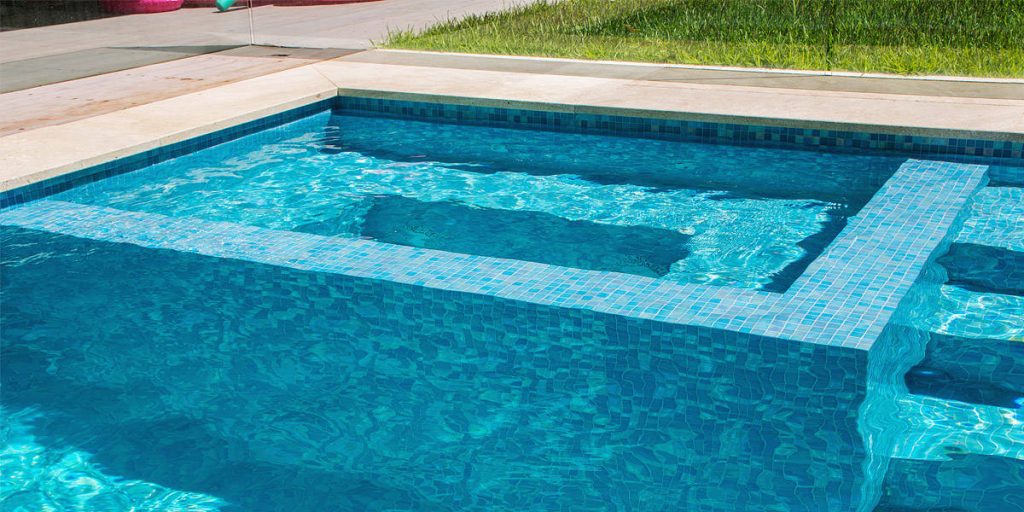

Bassin de spa et piscine en mosaique

Le web, les magasins de bricolages et les magasins spécialisés regorgent de catalogues.

Si le prix ou la difficulté de pose vous effraie, vous pouvez toujours vous orienter vers un liner imprimé de motifs mosaïques qui imite plus ou moins bien un revêtement en mosaïques.

Peinture résinée

Vous pouvez aussi choisir une peinture résinée spécial piscine à  appliquer après la pose d’un enduit hydrofuge au préalable.

Comme les parois en béton ne sont pas imperméables, il est recommandé de poser d’abord un enduit d’imperméabilisation aussi appelé micro-mortier d’imperméabilisation applicable au rouleau sur béton tel le Sika®.

Ensuite, il convient de choisir une peinture compatible avec l’enduit d’imperméabilisation précédent.
La peinture caoutchouc Procolor® est compatible avec l’enduit Sika®
Elle offre une bonne adhérence au support, un bon pouvoir de recouvrance et une bonne résistance aux produits de traitement de l’eau et aux variations de température.

Il existe évidemment d’autres peintures-résines, polyuréthane, époxy : chacune à  ses avantages et ses inconvénients.
Quel que soit votre choix, vous devez vérifier leur compatibilité avec un enduit hydrofuge, l’eau salée, l’eau chlorée, les produits de traitement, etc.

  • Hespéride Kit de fixation pour voile d'ombrage Jardin 20 cm - Acier traité époxy, 3 pièces
    Vous cherchez un moyen fonctionnel pour attacher votre voile d'ombrage sur votre terrasse, afin de vous protéger du soleil ? Le kit de fixation murale Hespéride vous apporte...
  • Hespéride Banc de jardin pliant Olbia Graphite 3 places - Acier traité époxy
    Vous souhaitez créer un coin détente à l'extérieur pour bavarder ou lézarder ? Craquez pour le banc pliant "Olbia" 3 places Hespéride. L'élégance s'invite au jardin Le...
  • Hespéride Banc de jardin Nasca Graphite Acier traité époxy
    Offrez un siège supplémentaire à votre jardin avec le banc "Nasca" 2 places Hespéride. Un design moderne et élégant Le banc "Nasca" Hespéride joue la carte de...

Concevoir soi-même les circuits hydrauliques et électriques

Une des parties les plus délicates réside sans doute dans la conception et l’installation des circuits hydrauliques et électriques.

Heureusement, il y a à  ce sujet beaucoup de documentation en ligne et le site internet Boospa, spécialiste de la pièce détachée et des accessoires de spa dédie une page entière aux circuits de balnéothérapie.
Vous trouverez dans leur page des informations sur :

  • le circuit de filtration avec les différentes options technologiques possibles en incluant le réchauffeur
  • le circuit balnéothérapie avec là  encore, les différentes possibilités en fonction des effets recherchés -injection d’eau+air ou injection d’air seul -et les équipements possibles

Il manque par contre les informations sur les pompes ou turbines de nage à  contre-courant. Il y a évidemment d’autres sites ressources pour ce point.

Choisir une pompe ou une turbine de nage à  contre-courant

Bonne nouvelle, certaines marques distribuent et vendent aux particuliers des pompes ou des turbines qui aspirent et refoulent l’eau pour créer un courant.

Dilemme : vous devrez choisir entre une pompe ou une turbine.

Kit pompe de nage à  contre-courant pour spa de nage

Les pompes varient en fonction de leur débit, de l’installation électrique -monophasé ou triphasé -.
Le kit contient tous les équipements nécessaires : buses, prise d’air, pompe, boutons de commande, etc.

Il convient pour tous les bassins présentés précédemment c’est-à -dire avec liner, revêtement de mosaïques ou peinture.

Seul inconvénient majeur du choix “pompe”, il faut y penser dès la conception du bassin. Pas question de vouloir installer une pompe a posteriori pour transformer une petite piscine en bassin de nage par exemple.

Installer une turbine de spa de nage

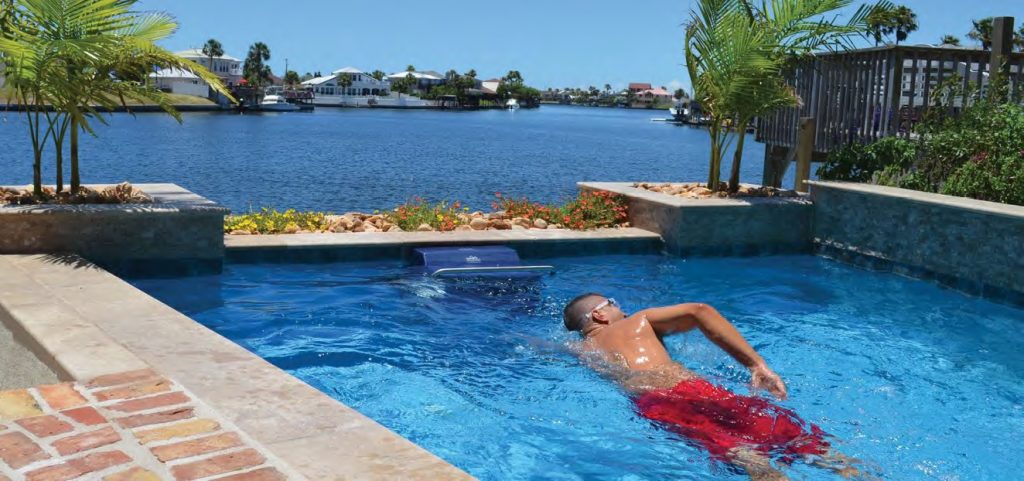

Turbine de nage a contre courant

La turbine est recommandée pour les nageurs les plus sportifs. En effet, elle fournit un courant beaucoup plus large, plus profond, plus porteur et moins turbulent qu’une pompe NCC.

Les tests de nage confirment que l’expérience de nage est bien meilleure qu’avec une pompe. L’absence de remous confère une sensation de glisse plus stable et plus fluide. Le courant est plus doux. De plus, cette absence de turbulence facilite la respiration en surface.

La profondeur du courant créé permet aussi au nageur de ressentir la force de l’eau pendant toutes les phases de sa nage. L’effort physique est constant et régulier.

Le système Fastlane

Distribué par la marque EndlessPools qui produit des systèmes de fitness aquatique, le système Fastlane est basée sur une turbine Osborne en deux éléments : un moteur hydraulique qui fournit la puissance nécessaire pour entraîner la ou les hélices et le module de nage fixé au bord du bassin.

L’eau est aspirée au travers de trois grilles en bas du module et elle est refoulée au travers d’une grille de sortie au profil innovant qui lisse le courant.

Vous pouvez équiper n’importe quel bassin de plus de 18 m2 de surface, d’une longueur minimum de 9 mètres, d’une largeur minimum de 2 mètres et d’une profondeur minimum de un mètre avec le système Fastlane.
Soit le bassin est en projet et le système Fastlane se fixera sur un mur du bassin. Attention, la marque EndlessPools préconise une pose par un installateur agréé.
Soit le bassin est déjà  construit et le système Fastlane est alors monté sur une margelle.

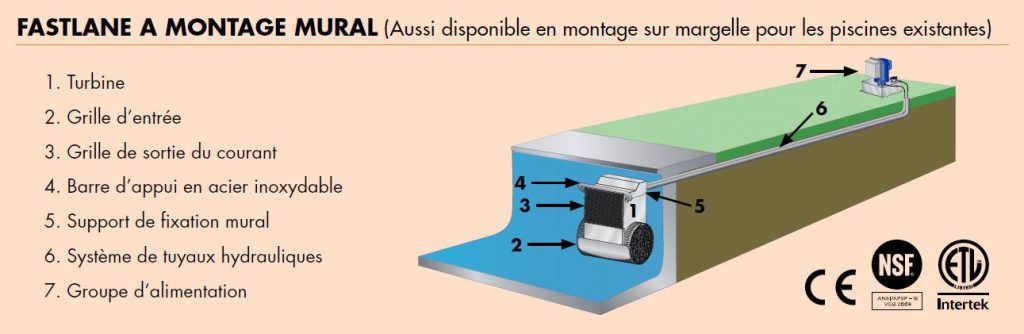

Le systeme FastLane fixee sur une margelle de spa de nage

Pour en savoir plus, vous pouvez contacter EndlessPools France.

Des spas de nage en kit

Si les différents points à  considérer dans le projet vous effraient, vous pouvez toujours opter pour l’achat d’un spa de nage en kit à  construire soi-même.

Distripool propose notamment deux kits de spas de nage structure béton : deux mètres de large sur quatre ou cinq mètres de long.
Le kit contient toute la mécanique de filtration, les buses de balnéothérapie, les pompes, les raccords tuyau et une pompe de nage à  contre courant de 50m3/h.
